深圳市桂湾隧道划线工程
品质标线筑安全 匠心守护出行——深圳市创安全交通设施有限公司深圳桂湾隧道标线专业施工案例
施工时间：2025.5
一、项目背景：前海“地下大动脉”的交通标线焕新需求
深圳桂湾隧道（桂湾一路地下道路工程）位于深圳市前海合作区桂湾片区，是前海地下交通系统的核心工程之一。作为深圳市前海合作区地下道路网络的重要组成部分，桂湾隧道北连通南坪快速路、东连通滨海大道快速路、南连接广深沿江高速公路，是贯通前海、联系内外的重要交通枢纽。全线规划为城市主干道，双向六至八车道，主线隧道长约2.897公里，是国内少见的多点进出城市地下交通枢纽工程。
然而，随着隧道运行时间的推移和车流量的持续增长，原有交通标线出现了不同程度的磨损、褪色和反光性能衰减。隧道作为封闭的交通空间，对标线的技术要求和安全性能远高于普通路面。在隧道内，驾驶员视野受限、光线条件特殊，对车道分界线、边缘线、导向箭头等标线的清晰度和反光性能有着极高要求。模糊或反光不佳的标线，在隧道环境中极易导致驾驶员视觉疲劳、车道偏离，甚至引发追尾等交通事故。作为前海片区的“地下大动脉”，桂湾隧道承载着日均数万车次的通行压力，标线焕新刻不容缓。
正是在这一背景下，桂湾隧道交通标线翻新项目正式启动，业主单位对标线施工的耐久性、反光性能和施工精度提出了极为严格的要求。
二、公司实力：近二十年积淀，全产业链一站式服务
深圳市创安全交通设施有限公司成立于2006年，拥有近二十年的行业深耕经验，在标线施工领域，公司拥有全自动配料系统的热熔涂料生产线，以及完备的标线施工设备，包括自行式热熔标线机、手扶式热熔标线机、高压无气下涂剂喷涂机、高压风力净路机等专业施工机械，确保施工各环节均可自主把控、无缝衔接。
在项目经验方面，公司深耕于珠三角地区市政道路工程、隧道工程、小区路面以及停车场工程，在深圳、广州、东莞、惠州、梅州等地完成了诸多经典工程案例，包括深圳市福田区清水河三路沥青路面翻新改造工程、福田大沙河池路面白改黑、广州荔湾区微改造沥青施工项目、梅州大道交通标线专业施工等，积累了丰富的地下交通工程和隧道标线施工经验。此次承接桂湾隧道标线施工任务，正是公司在市政隧道标线领域专业实力的集中体现。
三、施工内容：全隧道交通标线系统化施划
桂湾隧道交通标线施工涵盖隧道全线的各类交通标线，隧道内部空间封闭、光线条件特殊，对标线的设计标准和施工工艺有着不同于普通路面的严格要求。依据《道路交通标志和标线》（GB 5768）、《公路隧道交通工程与附属设施施工技术规范》（JTG/T 3661—2025）等相关标准，隧道洞口内及洞口外50m~100m范围内应设置实线车道分界线，禁止超车。桂湾隧道标线施工主要包括以下内容：

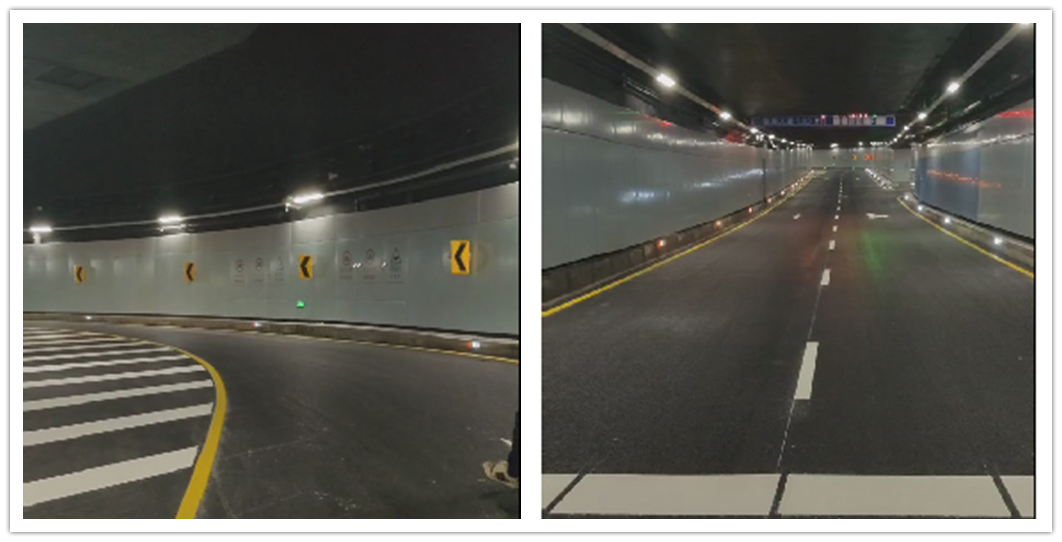

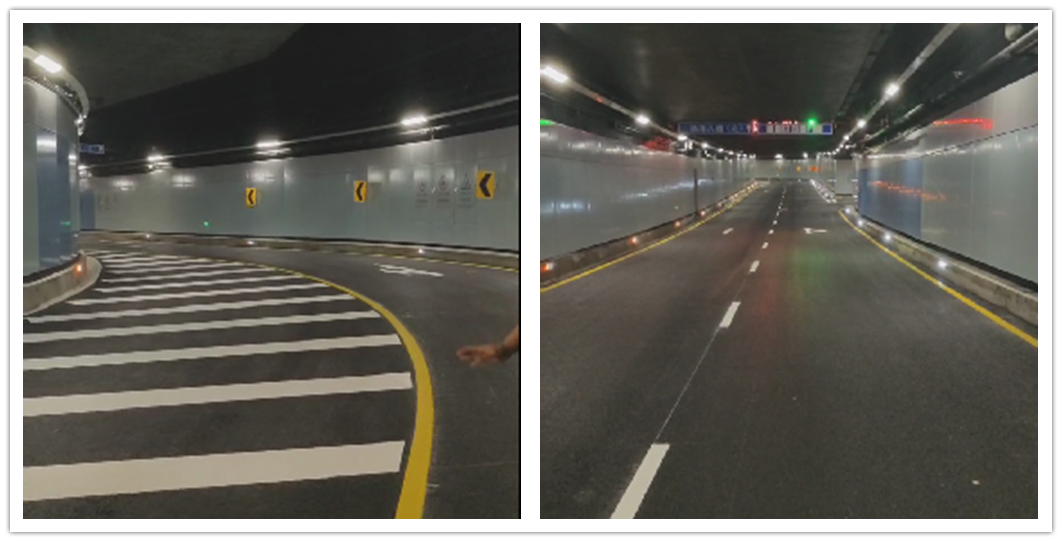

车道分界线：隧道内部车道分界线采用白色实线设计，禁止车辆在隧道内变道，有效规范行车秩序、降低侧向碰撞风险。全线车道分界线宽度严格按照0.15米标准施划，实线段连续贯通隧道全长。
车行道边缘线：白色实线，线宽0.15米，设置于隧道两侧边缘，用以界定机动车道范围，为驾驶员提供清晰的侧向空间感知。

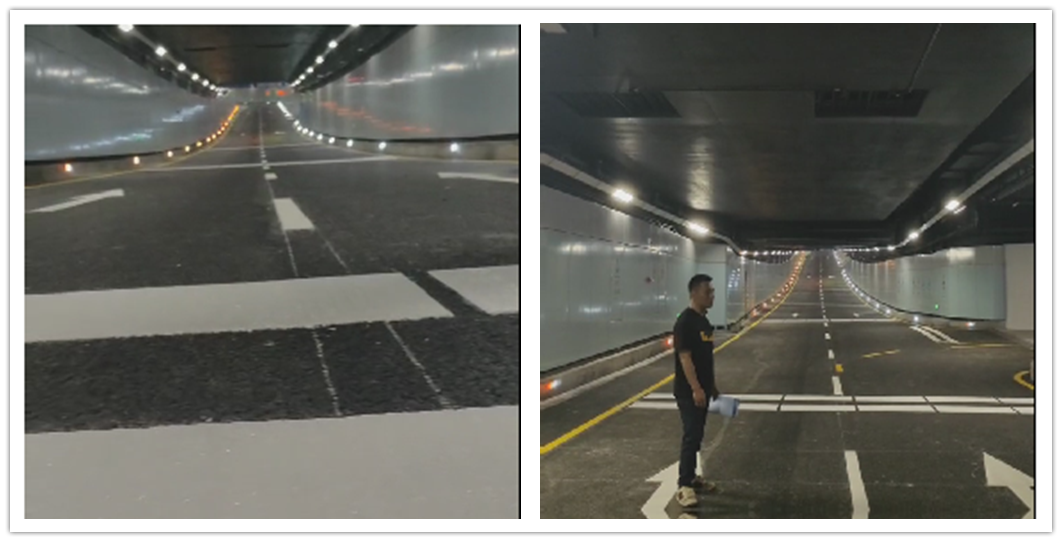

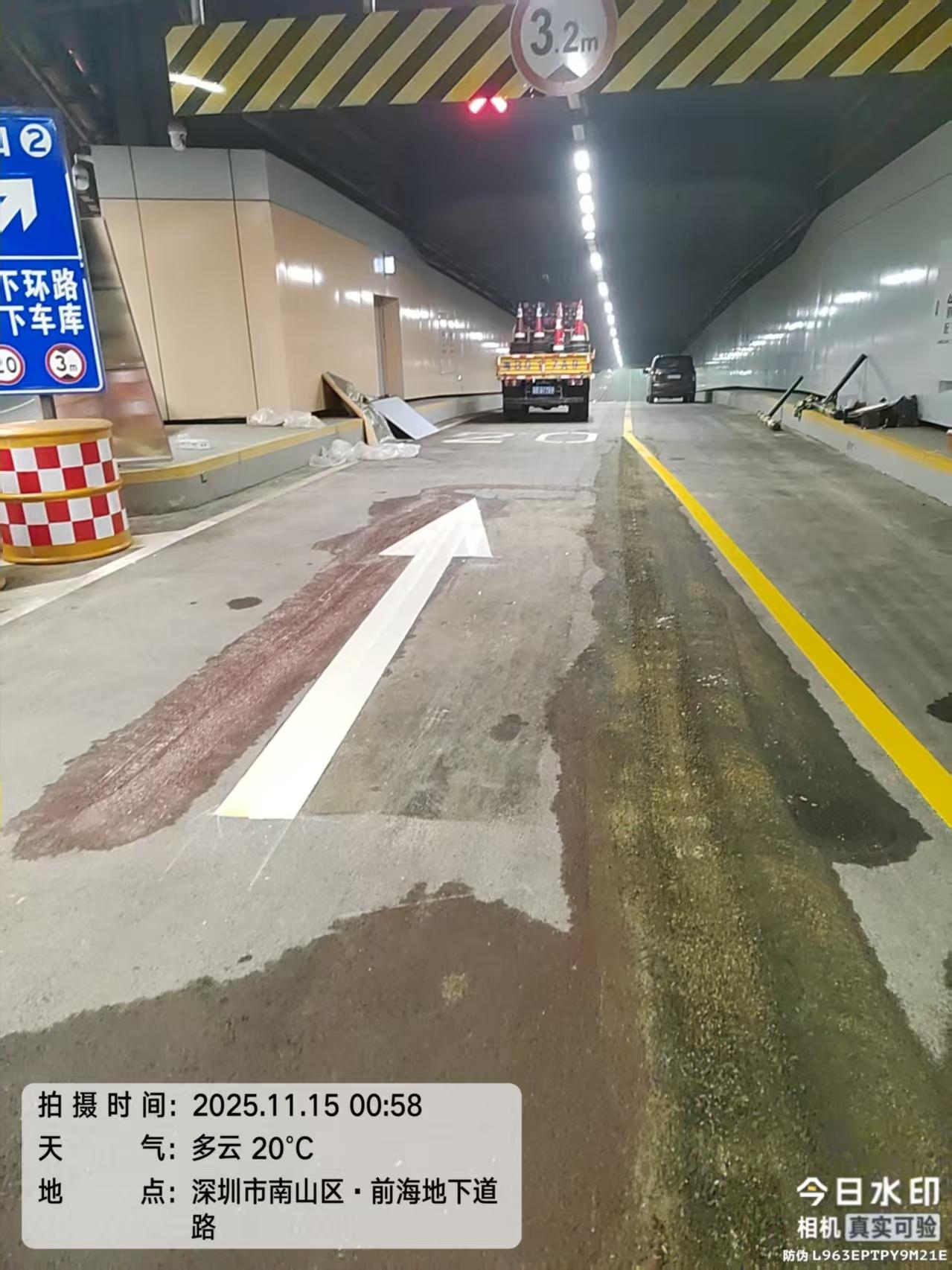

导向箭头：白色，长度6米，设置于隧道入口、出口及隧道内部关键节点，指示车辆按规定方向行驶。隧道入口处的导向箭头设置尤为关键，帮助驾驶员在进入隧道前完成车道选择和速度调整。
出入口标线：在隧道出入口位置设置引导性标线，实现地面道路与隧道内部的顺畅衔接。
隧道内震荡标线：在隧道入口减速段及隧道内部重点区域设置震荡标线。震荡标线经具有凸起成型结构的斗槽涂敷至路面，车辆驶过时产生明显的振动感和警示音效，有效提醒驾驶员减速慢行、保持警惕。
四、技术亮点：全流程标准化精细施工
桂湾隧道地处前海核心区，隧道内部空间封闭，施工期间照明条件复杂、通风条件受限。同时，隧道标线施工对材料性能、施工精度和反光效果有着远超普通路面的严格要求。创安全交通充分发挥全产业链服务优势，结合多年隧道及地下交通工程施工经验，制定了专项施工方案，确保标线施工“高精度、高标准、高耐久”。
（一）施工前准备：隧道环境专项处理
隧道标线施工的第一步是路面处理，其特殊性在于隧道内常年缺乏日照和雨水冲刷，路面表面油污、粉尘积聚更为严重。施工团队使用高压风力净路机对桂湾隧道全线进行彻底清扫，针对隧道内可能存在的油污、橡胶残留物等顽固污染物，使用专业清洗剂进行深度处理。
（二）定位放线：高精度测量确保线型规范
施工团队严格按照设计图纸要求，采用自动放线机并辅之人工操作进行精确放线。隧道内行车视线距离有限、光线环境特殊，标线的线型顺直度和位置精度对驾驶员的行车安全至关重要。施工人员使用经纬仪等精密测量工具对关键位置进行反复复核校准，确保每一条标线的位置、线型、角度均精确符合设计规范，误差控制在毫米级范围内。
（三）底油喷涂：增强隧道环境下的附着力
定位放线完成后，施工团队使用高压无气下涂剂喷涂机喷涂下涂剂（底油），在下涂剂充分干燥后即进行标线施划。隧道内相对密闭的环境对材料附着性能提出了更高要求，底油的喷涂能够有效增强标线涂料与混凝土路面的粘结强度，防止标线在使用过程中因隧道内湿度变化、车辆频繁碾压等因素出现起皮、脱落等现象。

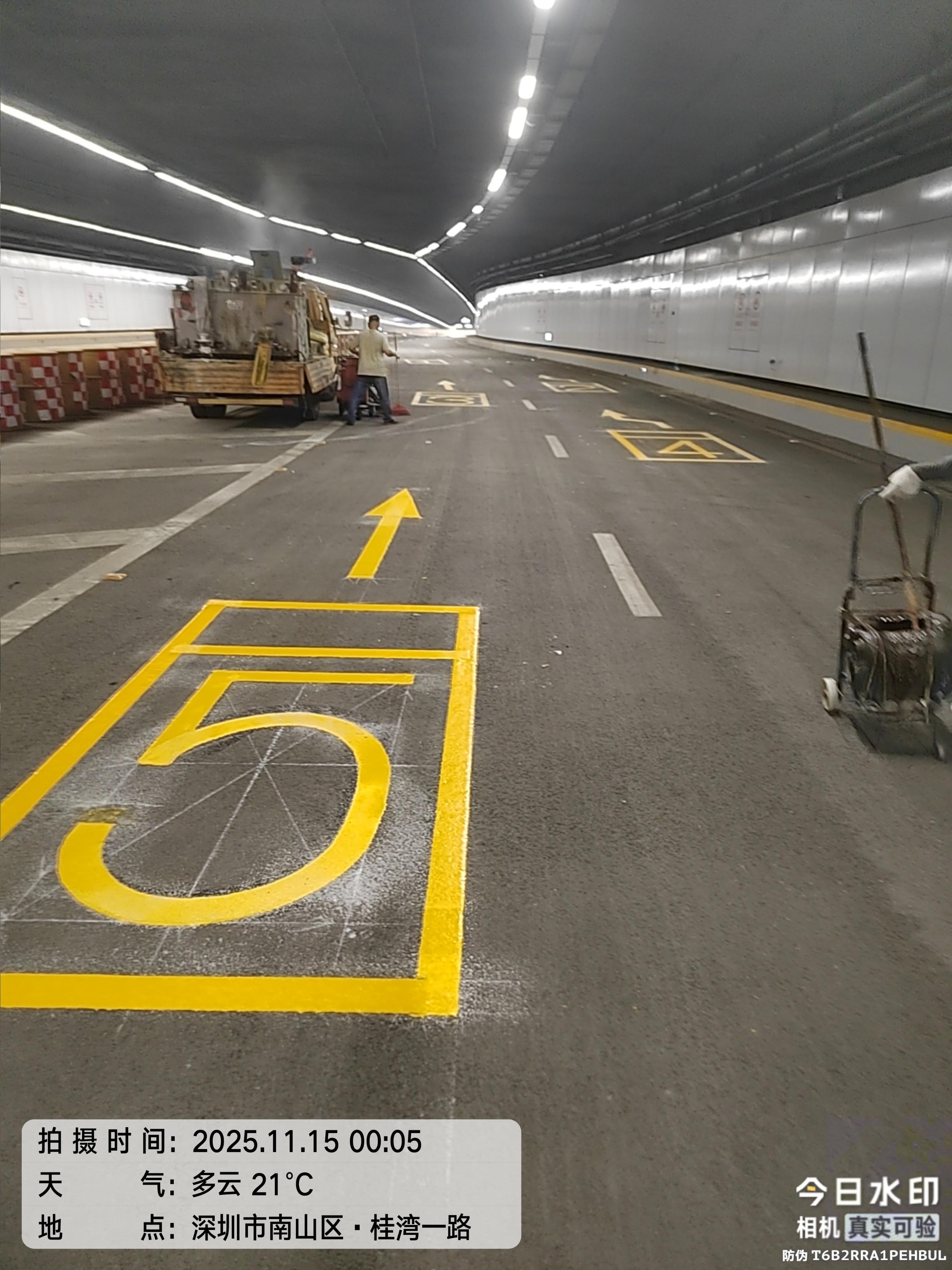

（四）热熔反光标线施划：严控温度与厚度
桂湾隧道标线施工采用深标3热熔反光型涂料工艺，该类型涂料具有附着力强、耐磨性好、反光性能优异等特点，能够有效满足隧道标线对耐久性和夜间可视性的双重需求。施工中，将热熔涂料在加热釜或划线机保温桶内加热至180℃以上，利用自行式热熔标线机或手扶式热熔标线机实施标线施划。

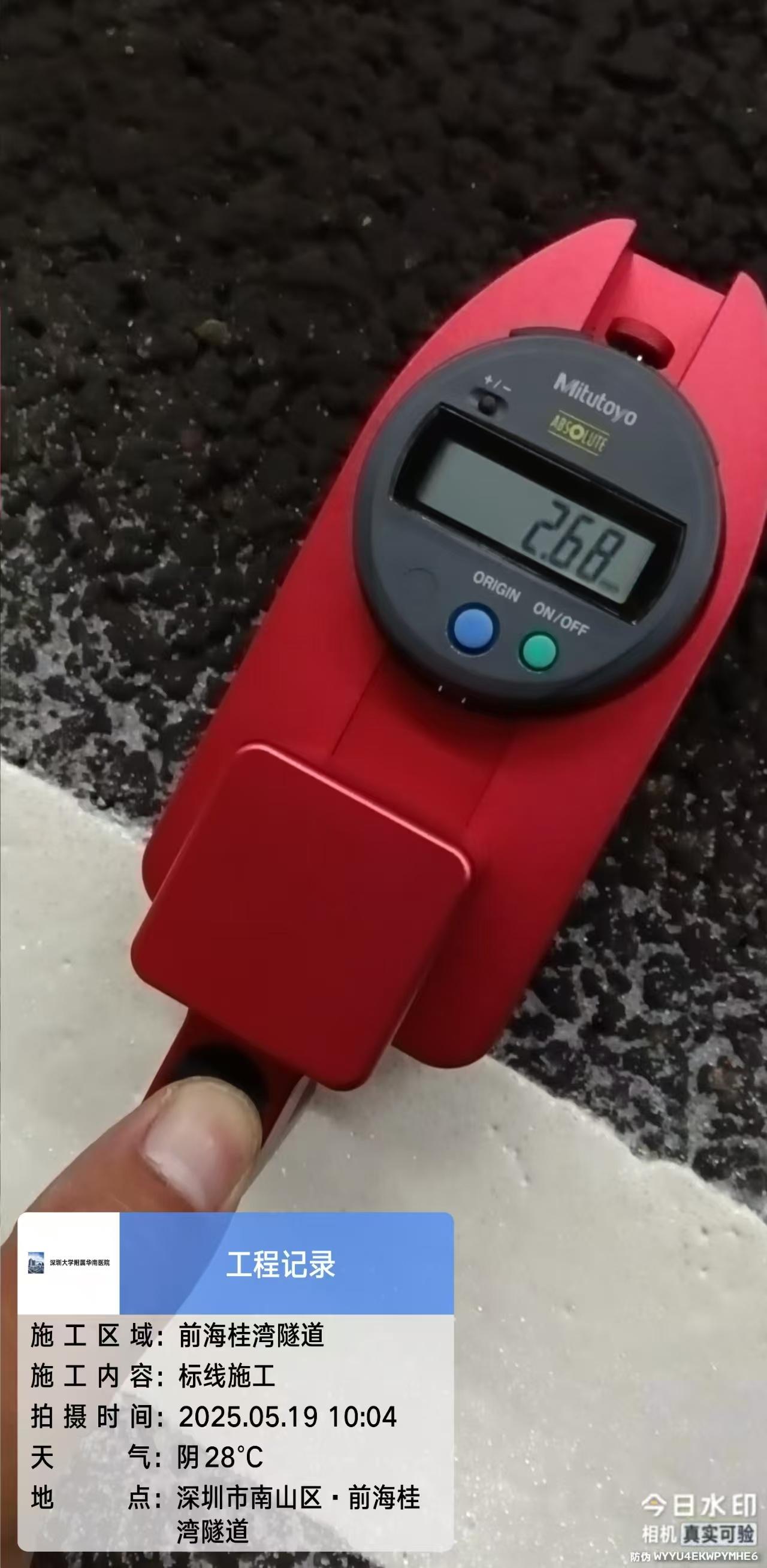

隧道标线施工对温度控制提出了更为严苛的要求。施工团队严格遵循施工规范，确保涂料在熔融状态下的温度保持在180℃—220℃之间，严禁超出涂料使用说明书规定的温度范围。在厚度控制方面，严格执行国家标准及隧道工程专项要求，隧道内普通车道线厚度≥1.8mm，震荡标线凸起部分厚度≥2.5mm，出入口等关键位置标线厚度≥2.5mm。施工团队在施划过程中随时进行厚度抽检，确保每一寸标线均满足隧道工程的设计要求。
（五）玻璃珠撒布：确保隧道夜间反光性能
标线施划后，施工团队按照规范要求在涂料表面加压撒布玻璃珠，撒布量严格控制在0.3kg/m²左右。隧道环境对夜间行车安全的依赖度极高，标线反光性能直接关系到驾驶人员在隧道内的视认距离和安全判断。玻璃珠均匀分布在标线表面，在隧道内低照度环境中，车辆灯光照射下能够产生优异的回归反射效果，大幅提升标线的夜间可视性和远距离辨识度，确保驾驶人员在进入隧道的第一时间即可清晰辨认标线走向。
（六）震荡标线专项施工：凸起成型工艺
桂湾隧道在隧道入口减速段及隧道内部重点区域设置震荡标线，以强化警示和减速提醒功能。震荡标线的施工采用专用凸起成型斗槽设备，在热熔涂料涂敷过程中同步形成凸起结构，凸起高度及间距严格按照设计要求控制。施工完成后，震荡标线不仅具有良好的反光性能，其凸起结构在车辆驶过时可产生持续振动和警示音效，有效提醒驾驶员减速慢行，显著降低隧道内追尾和侧撞事故风险。
（七）施工现场安全管控：隧道封闭施工保障安全
桂湾隧道为前海核心区主干隧道，日常交通流量大，施工期间的交通组织和安全管控至关重要。施工团队与业主单位、交管部门充分协调，制定详尽的隧道封闭施工方案和交通疏导方案。在隧道入口及出口区域设置完善的施工安全设施，按要求设置警告标志、导向标志和反光锥筒，严格阻止非施工车辆和人员进入作业区。施工期间，配备专职安全员全程值守，确保施工区域绝对封闭、施工人员安全作业。标线施划完成后，待涂料充分冷却干燥方可开放交通，确保标线质量不受车辆碾压影响。
五、质量管控：全流程闭环管理体系
桂湾隧道交通标线施工项目的高质量交付，得益于创安全交通建立的全流程质量管理体系：

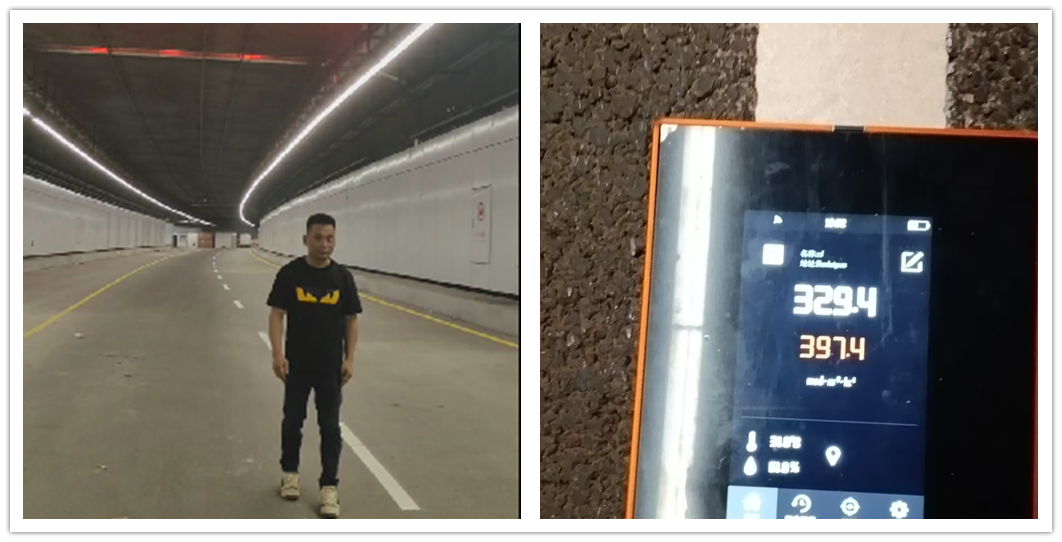

材料把控：所有热熔标线涂料均需提供第三方检测报告，检验耐磨性、逆反射系数等关键指标。隧道标线对逆反射亮度系数要求极高，白色反光标线的逆反射亮度系数不低于150mcd·lx⁻¹·m⁻²。公司从材料源头严把质量关，确保每一批次涂料均符合隧道工程专项技术要求。
过程监督：施工过程中对涂料加热温度、标线厚度、玻璃珠撒布量、反光效果、附着力等关键参数进行现场抽检，确保每一道工序均符合施工规范要求。对于震荡标线等特殊工艺，进行专项质量检测，确保凸起结构和间距满足设计要求。
成品检验：标线施划完成后，对标线的线型顺直度、厚度均匀性、逆反射亮度系数、震荡效果等进行全面检测。检测合格后方可验收交付，确保每一条标线均达到设计要求和隧道运营安全标准。
六、项目意义：标线焕新筑牢前海地下通道安全屏障
桂湾隧道交通标线施划工程的圆满完成，对于前海合作区地下交通系统的安全运营和品质提升具有多重积极意义。
隧道行车安全显著提升：重新施划的标线清晰规范、反光性能优异，有效改善了驾驶员在隧道封闭环境中的行车视认条件。尤其是在隧道内光线较弱、视线受限的条件下，高反光标线为驾驶人员提供了清晰的车道引导和方向指示，大幅降低了隧道内因视觉疲劳引发的追尾、偏离车道等交通事故的发生概率。震荡标线的增设，进一步强化了隧道入口减速段的警示效果，引导车辆平稳进入隧道。
七、结语
从隧道环境专项处理到高精度放线定位，从热熔反光标线施划到震荡标线专项施工，深圳市创安全交通设施有限公司以近二十年的行业积淀和专业实力，在深圳前海核心区的地下通道中划出了一条条清晰规范、反光优异的标线。这不仅是桂湾隧道交通标线全面焕新的成功实践，更是创安全交通“有路就有创安全”企业使命的又一次生动注脚。近二十年来，创安全交通始终以技术为己任，以质量为生命，以服务为基础，在交通设施行业深耕细作。从深圳到广州，从珠三角到全国，创安全交通的足迹遍布全国二十多个省、三百多个城市，用一条条清晰规范的标线守护着千万条道路的平安畅通。
